板式换热器是现在很多用企业都在使用的一个设备，在设备的使用过程中要想充分发挥设备的使用效率，促进其性能的发挥，首先要充分了解设备的工作原理，从而才能避免操作失误带来的一系列麻烦。

　　板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

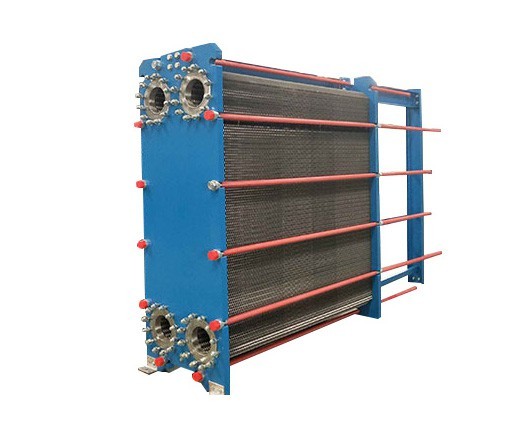

　　换热器主要由框架和板片两大部分组成，板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。换热器是液-液、液-汽进行热交换的理想设备。
      以上就是关于板式换热器的工作原理介绍，根据其原理的介绍，可帮助我们更好的进行设备使用，从而有效的达到用户的使用需求，减少不必要的麻烦出现。 2021.6.29

　　用户在使用板式换热器之前，需要详细了解设备每项的使用要求及相关参数，对此，为了保证设备的使用情况，接下来就设备的技术参数进行介绍。
　　1、板式换热器数量根据中小高炉的特点，其炉体冷却软水系统采用换热器的数量宜为3台并联，每台流量为较大流量的5O%，正常运行开二备一。
　　2、流量根据水在冷却壁的合理流速，并着重考虑高炉后期内壁耐热层减薄、传热量急剧增加的情况，按后期较大传热量来确定软化水流量。
　　3、软化水进出换热器温度根据现有高炉软水供应的经验，软水供应温度在3 5～40℃之间时，对高炉稳产高产、安全生产较有利，同时考虑到夏季冷媒水及冷却塔的冷却能力，软化水进高炉温度在夏季较不利工况时宜小于40℃，软化水出高炉温度宜小于4 5℃，即软化水进换热器温度宜为4 5℃，出换热器温度宜为40℃。
　　4、换热器软水侧压力损失，由于软水系统除停开空冷器、并入板武换热器外，其它部分不变，因此，板式换热器软水侧压力损失须小于原有空冷器软水侧压力损失。原有空冷器软水侧压力损失小于0.05MPa，因此换热器软水侧压力损失须小于’0.05M Pa。
　　5、换热器板片材质换热器板片材质基本上采用不锈钢、钛合金两种。由于钛材料价格为不锈钢的4～6倍，且高炉冷却系统换热器板片材质采用不锈钢即可满足要求，为此板热器板片材质选用不锈钢。
　　6、换热器板片厚度换热器板片厚度与传热系数成反比关系，板片厚度越小，传热效果越好，但同时也容易腐蚀泄漏。现国内换热器板片厚度一股为0.5～1.0mm，考虑到厂家制造工艺、现场操作水平及腐蚀、除垢等因素，换热器板片厚度宜选择0.7～0.9ram。

　　每种规格的板片，均具有至少两个板型，采用热混合技术，可以综合换热器的传热和压降，使其运行在较佳工作点。内旁通，双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况提供了解决方案。板式换热器有AB系列、AM系列、AL系列、AP系列、AS系列等几大系列百余种板型。各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造。

　　7、密封垫材质考虑现场实际情况及换热器工作温度、软化水成分等诸多因素，密封垫材质宜选用三元乙丙橡胶。换热器的质量及使用寿命很大程度取决于密封垫的质量和使用寿命。对于大对数的换热器而言，板片一般不会损坏，而密封垫则容易老化而引起泄漏，所以密封垫的好坏决定了换热器的好坏和使用寿命。 换热器选用本公司生产的高质量的换热器密封垫作为配套密封垫，保证了换热器的长时间运行寿命及运行可靠性。
　　8、换热器正常工作压力根据软水系统闭路循环的特点，换热器正常工作压力较小值应为软水系统循环水泵出口压力与高炉高位膨胀水箱水位高度之和。
　　9、冷却水进、出换热器温度根据夏季冷却水供水温度及冷却塔工作能力，冷却水进换热器温度宜小于32℃，出换热器温度宜小于37℃。
　　10、进出口管径进出口管径的大小以介质在管道内的流动速度小于3m／S为宜来确定，较大流速宜小于4m／s。
　　以上就是板式换热器的相关参数介绍，根据其介绍，我们可更加清楚的了解设备的使用，从而减少操作误区，达到使用目的的同时，还能提升设备使用效率。

　　板式换热器要想充分的利用好每一次所产生的热量，据需要对其设备进行运行控制，也可更好提升设备整体的换热效果，通常设备的运行控制分为两个方面，具体可根据下述介绍进行了解和操作。
　　1、换热器控制中大多数仍采用传统的PID控制，以加热介质的流量作为调节手段，以被加热工艺介质的出口温度作为被控量构成控制系统，对于存在大的负荷干扰且对于控制品质要求较高的应用场合，多采用加入负荷干扰的前馈控制构成前馈反馈控制系统。
　　2、常规的板式换热器控制器对这种大惯性、时间滞后、非线性的系统的适应性差、控制精度低，不仅影响产品质量而且往往造成能源浪费，难以保证理想的控制效果。因此，寻找一种更优的控制方法对于提高控制品质、节约能源具有重要意义。
　　换热器的运行控制，不仅利于设备的高的效率使用，而且它可以在不同的场所中高的效发挥其作用，而且还可以节约一部分能源，减少不必要的热量散失。所以说从这几个优势来说，应该对该设备加以运行控制，减少不必要的浪费。使其能够更快地区适应各个行业的使用操作。
　　板式换热器的运行控制可通过上述两个方面来进行控制，但是要想达到满意的使用效果，还需要按照规定的要求来进行操作，从而保证设备的使用效果，延长其使用寿命。
