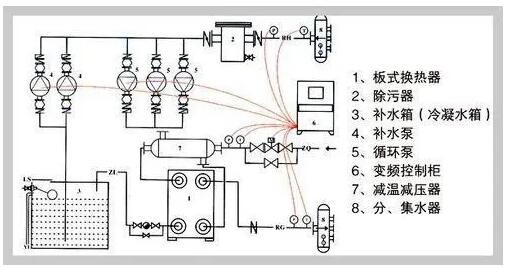

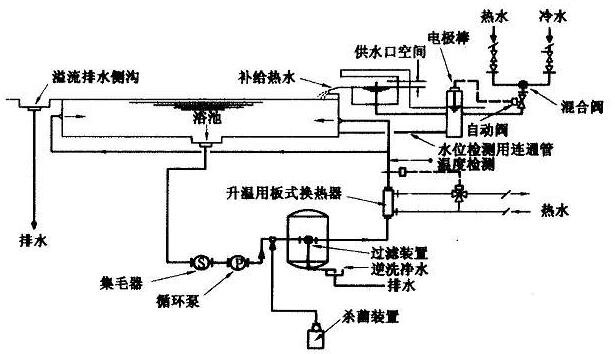

板式换热器循环原理图

点击次数:   更新时间:20/11/20 15:37:11   【关闭分    享:

  板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,结构部件包括板片、垫片、压紧板(活动压紧板和固定压紧板)、框架(上、下导杆,前支柱)、夹紧螺栓组成,各板片之间形成薄矩形通道,板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换,以达到用户所需温度。

  板式换热器由一组金属板片组成,板上有四个角孔,供冷热两种介质通过。组装时A板和B板交替排列,板片间形成网状通道,密封垫把冷热介质密封在换热器里,同时又合理的将冷热介质分开而不致混合。在通道里面冷热流体间隔流动,可以根据需要逆流或顺流,在流动过程中冷热流体通过板壁进行热交换,从而达到所需的效果。

  可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。

  传热板片是换热器的核心部件,板片的成型工艺及材质特性对密封和换热效率会产生直接影响。换热器通常以水作为冷却介质,板片多数采用不锈钢薄板制造,在板片上压制有波纹流梢,相邻两板片之间的空间即为介质流道,冷、热流体在板片两侧流动时,通过板片进行热量交换。
  板式换热器的单流程结构是只有两块板片不传热,首板和尾板。双流程结构:每一个流程有2块板片不传热。
  板式换热器使用1-2年的周期后需要进行必要的拆检、清洗、打压测试等。对于变形或穿孔等存在问题的板片需要及时更换,在这过程中散热板片的装配严格按流程图排列。
